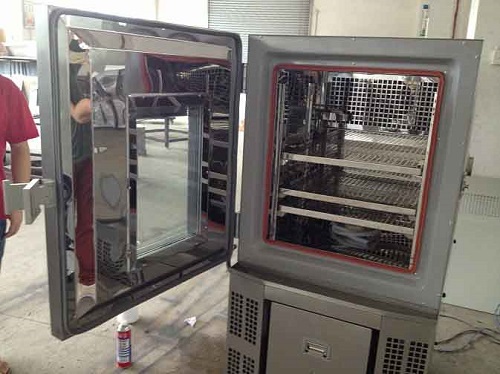

恒溫恒濕機/高低溫箱冷凝熱回收系統

本課題研究的恒溫恒濕機/高低溫箱組采用雙冷凝器，一個是套管冷凝器，另一個是風冷冷凝器，其中套管水冷冷凝器用作冷凝器熱回收，而風冷冷凝器為恒溫恒濕機組主冷凝器 其原理如圖4所示，套管冷凝器回收冷凝熱，加熱循環水送到再熱盤管來進行空氣再熱處理。


系統中設置三通比例調節混水閥，根據再熱量的需求不同，可以便捷準確地調節再熱盤管的水流量，具有控制精度高控制速度快等優點 再熱水循環系統為閉式循環系統，所以需要在系統中設置定壓膨脹水罐，以起到水管路系統定壓作用和防止水體積變化而漲裂水管為了防止再熱盤管和套管換熱器結垢。


恒溫恒濕機/高低溫箱熱盤管和套管換熱器入口處加設Y－型過濾器閉式循環水系統需要充水和泄水，所以需要加設一個銅球閥同時用作充水和泄水之用，其安裝位置要求是該水路系統的點處，以保證泄水時，水路的水泄干凈 在水系統的點處還需要設置一個排氣閥或安全閥，以便充水時排出水系統中的空氣和水壓過大時自動打開安全閥。
