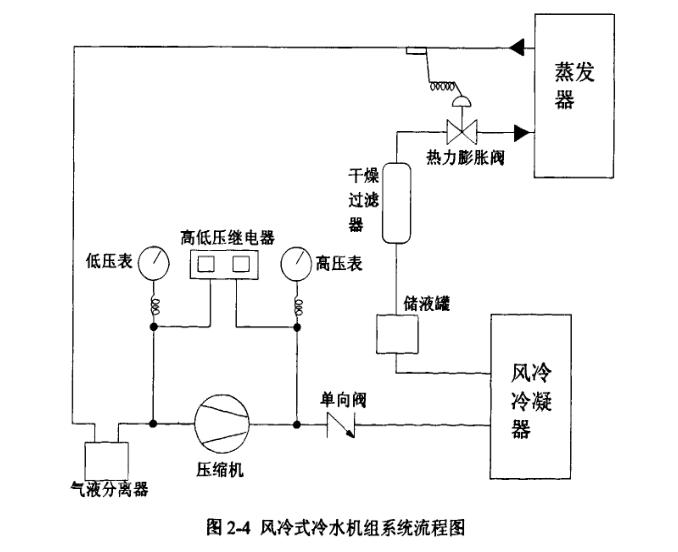

氛風冷式冷水機組及冷卻水回路風冷式冷水機組采用蒸汽壓縮制冷循環設計，其流程如圖2-4所示，主要部件包括：蒸發器、氣液分離器、壓縮機、單向閥、風冷式冷凝器、儲液罐、干燥過濾器、熱力膨脹閥、高壓表、低壓表及高低壓繼電器。庫房恒溫恒濕空調系統采用額定制冷量為250.0 kW的冷水機組，其調節量14.0--100.0％、調節精度土0.5℃，壓縮機品牌為丹佛斯。系統共配置六臺風冷式冷水機組，采用并聯的形式布置，由恒溫水箱水溫步進控制六臺機組開停狀態，同時保證在非滿負荷工況下隨機開停機組，防止某一臺冷機頻繁起停。
冷卻水循環回路指冷水機組蒸發器所在循環回路，回路中的水泵采用離心式水泵，稱冷卻水泵，型號為GD65.30，額定流量為25.0／h，額定轉速為2900.0rpm，揚程為30.0 m，并配置兩臺同型號水泵以保證一備一用；水管按設計要求選型，管道外表面保溫材料采用防火型橡塑海綿。冷卻水循環回路把冷水機組冷量帶入恒溫水箱，保證水箱水溫滿足要求。





1、空氣處理機組

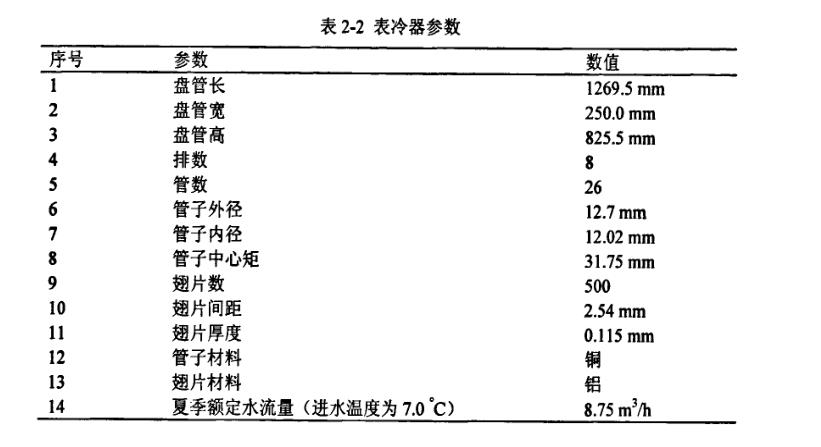

空氣處理機組采用功能段組合而成組合式空調機組，主要包括混合段、綜合過濾段、空段、表冷器段、電加熱段、加濕段、送風風機段、出風段。根據系統設計要求采用Carrier產品型號為39G1015的空氣處理機組。機組表面采用鋁合金框架結構、雙層面板(內表面為鍍鋅鋼板，外表面為彩鋼板，保溫層為PU發泡材料)。表冷器采用管翅式換熱器，其主要參數如表2．2所示。





加熱器采用不銹鋼翅片管式電加熱器，共設置兩組加熱絲，每組額定加熱功率為17．5 kW，共35．0 kW。通常工況下，僅一組加熱絲工作，而當加熱量不夠時，兩組加熱絲同時工作。加濕器采用電加熱型雙層不銹鋼板保溫結構淺槽式蒸汽加濕器，電加熱功率為18．0kW。送風風機采用離心式內轉子電機低噪音風機，額定轉速為2600．0 rpm，額定風量為10000．0 m3／h，風機電機額定功率為7．5 kW。
2、送風回風系統
風管按照凈化空調標準執行，管體采用O．8 mm鍍鋅鋼板制成，保溫材料采用防火型橡塑海綿。風管漏風作嚴格控制。送風、回風主管道沿天花上部吊裝，安裝結構牢固。庫房送風采用孔板吊頂?shù)姆绞剑鐖D2．2所示，吊項上方形成靜壓，風通過孔板小孔均勻送入庫房內；庫房側墻布置回風口，如圖2．3所示，并作鋁合金柚木表面處理。
3、空氣凈化系統
空氣凈化系統由初效過濾器、中效過濾器、化學過濾器和亞高效過濾器構成。其中初效過濾器采用無紡布過濾器，中效過濾器采用板式過濾器，化學過濾器采用活性炭，亞高效過濾器采用板式過濾器。
4、冷凍水循環系統
冷凍水循環系統指表冷器所在水循環回路，系統中泵采用離心式水泵，稱冷凍水泵，型號為GD65．30，額定流量為25．0 m3／h(滿足表冷器冷卻水流量要求，見表2．2)，額定轉速為2900．0 rpm，揚程為30．0 m，并配置兩臺同型號水泵以保證一備一用；管道以及閥門根據設計要求選型，管道外表面保溫材料采用防火型橡塑海綿。冷凍水循環回路把恒溫水箱冷量帶入表冷器，處理空氣。恒溫恒濕空調系統冷凍水循環系統配置容量約為2000．0 L的恒溫水箱，水箱使用不銹鋼非標準制造，外表面保溫材料采用防火型橡塑海綿。水過濾設備采用全自動給水裝置，使用樹脂過濾進水，使用工業鹽再生樹脂。
5、控制設備
系統控制設備包括控制柜、控制儀表、數顯儀表、可編程控制器、數據采集儀、變頻器、溫濕度傳感器、微差壓變送器，水流開關，電動可控三通閥等。控制柜采用非標準制造，整體步入式集中監視控制柜。控制儀表采用YOKOGAWrA高精度、高可靠性通用數字控制儀表，數顯儀采用YOKOGAWA高精度、高可靠性數顯儀表，可編程控制器采用Panasonic(FP．X C40R)高可靠性可編程控制器，數據采集儀采用研華ADAM-4018，變頻器采用ABB．ACS510高可靠性變頻器，溫濕度傳感器采用VAISALA HMW 40高精度溫濕度傳感器，微差壓變送器采用GE MODUS高精度、高可靠性微差壓變送器。
6、軟件要求
計算機采用中文WIN XP平臺，監控主界面采用LabVIEW軟件編寫，包括數據采集接口，PLC通訊接口，設備控制界面，溫濕度監控界面，工況調整界面等。程序包含數據自動存儲功能，存儲時間間隔可手動設定，并單獨編寫程序供查詢歷史數據。http://m.yutaojianshe.com
